Как рассчитать мощность стабилизатора напряжения для частного дома на 220в

Краткий ответ:

Чтобы рассчитать мощность стабилизатора напряжения для частного дома на 220в, необходимо суммировать активную мощность (P, Вт) всех одновременно работающих приборов, перевести её в полную мощность (S, ВА) с учетом коэффициента мощности (cos φ), добавить пусковые токи электродвигателей (насосы, компрессоры) и применить коэффициент одновременности. К итоговой сумме закладывается резерв в 20–30% для компенсации естественного падения отдачи мощности автотрансформатора при глубоких просадках входного напряжения.

Зачем нужен стабилизатор на ввод в дом и что учесть перед покупкой

Установка оборудования под названием стабилизатор на ввод в дом — это главное условие защиты бытовой техники, инженерных систем и чувствительной автоматики от ненормативного питания. Ошибки в расчетах одинаково критичны: занижение номинала приводит к аварийным отключениям токовой защиты при просадках сети, а завышение — к нецелесообразным расходам на избыточный по габаритам прибор.

Перед проведением расчетов разграничим базовые понятия:

• Что такое присоединительная мощность: Это максимальный лимит электрической мощности в киловаттах (кВт), выделенный сетевой организацией на объект согласно Техническим Условиям (ТУ) и договору энергоснабжения. Для частных домов стандартный лимит составляет 15 кВт (при трехфазном вводе) или 5–10 кВт (при однофазном).
• Номинальный ток стабилизации: Предельная величина тока в Амперах (А), которую силовые тиристорные ключи и автотрансформатор аппарата способны непрерывно пропускать через себя без срабатывания тепловой защиты (105°C) и деградации изоляции.

Нужна консультация инженера завода?

Сомневаетесь в правильности расчетов или параметрах сети? Не рискуйте дорогостоящей техникой! Обратитесь к техническим специалистам ООО «Энерготех» — мы бесплатно рассчитаем нагрузку и подберем надежное решение с гарантией 5 лет!

Позвоните нам прямо сейчас по телефонам +7 (495) 150-25-57, +7 (985) 511-22-00 для получения бесплатной консультации!

Экспресс-подбор для каждого: таблица потребления приборов и готовые сценарии

Если вам нужно быстро определить, как посчитать какой стабилизатор напряжения нужен на дом, и нет желания погружаться в формулы, воспользуйтесь наглядными материалами.

Средняя потребляемая мощность бытовой техники:

Наименование прибора	Потребляемая мощность	Электротехническая особенность
Газовый котел (плата + насос)	100 – 200Вт	Критичен к синусоиде. Пусковой ток насоса.
Бытовой холодильник	300 – 500Вт	Высокий пусковой ток компрессора при старте.
Стиральная машина	2.0 – 2.5кВт	Основное потребление — ТЭН нагрева воды.
Скважинный насос	1.0 – 1.8кВт	Тяжелый индуктивный пуск. Требует запаса по току.
Кондиционер (сплит-система)	0.9 – 1.5кВт	Кондиционер нагрузка на сеть: индуктивный пуск.
СВЧ-печь / Электрочайник	1.5 – 2.2кВт	Чисто активная нагрузка, работает кратковременно.
ПК / Телевизор / Сервер	200 – 500Вт	Какой нужен стабилизатор напряжения для компьютера: с точной синусоидой.
LED-освещение дома	150 – 300Вт	Чувствительно к точности удержания напряжения (чтобы свет не мигал).

Готовые сценарии подбора оборудования «Энерготех»

Чтобы понять, как рассчитать какой стабилизатор нужен под ваши задачи, найдите свой вариант использования оборудования:

Сценарий 1: Дачный дом или небольшой объект (нагрузка до 3.5кВт)

• Состав техники: Холодильник, телевизор, LED-освещение, погружной насос «Малыш», циркуляционный насос отопления.
• Необходимая мощность: 5кВА.
• Рекомендуемые модели «Энерготех»:
  • NORMA 5000 (9 ступеней, точность ±5.7%, диапазон 120–260 В, цена: 33 900 руб.);
  • OPTIMUM+ 5000 (12 ступеней, точность ±4.3%, диапазон 125–260 В, цена: 40 900 руб.).

Сценарий 2: Стандартный частный дом или коттедж (нагрузка до 6–7 кВт)

• Состав техники: Газовый котел, холодильник, стиральная машина, кондиционер, СВЧ-печь, электрочайник, ПК, ТВ, освещение.
• Необходимая мощность: 9кВА.
• Рекомендуемые модели «Энерготех»:
  • NORMA Exclusive 9000 (12 ступеней, точность ±4.8%, диапазон 120–275 В, цена: 48 900 руб.);
  • STANDARD 9000 (16 ступеней, точность ±3.0%, диапазон 138–250 В, цена: 61 200 руб.).

Сценарий 3: Большой коттедж с развитой инфраструктурой (нагрузка до 9–10 кВт)

• Состав техники: Глубинный скважинный насос, газовый котел, 2 кондиционера, стиральная и посудомоечная машины, духовой шкаф, автоматика ворот, освещение.
• Необходимая мощность: 12 — 15кВА.
• Рекомендуемые модели «Энерготех»:
  • STANDARD 12000 (16 ступеней, точность ±3.0%, цена: 79 100 руб.);
  • OPTIMUM+ 12000 (12 ступеней, точность ±4.3%, цена: 65 200 руб.).

Сценарий 4: Дом в сеть с постоянным сильным падением напряжения (просадки до 120–140 В)

• Особенность: Из-за глубокого падения входного напряжения требуется специальная серия с расширенным диапазоном вверх и вниз.
• Рекомендуемые модели «Энерготех»:
  • INFINITY 12000 или INFINITY 15000 (16 ступеней, точность ±4.3%, рабочий диапазон от 116 В до 285 В, цена: от 82 900 руб.).

Заказывайте прямо у производителя на energoteh.su!

Покупая оборудование на официальном сайте завода, вы получаете лучшую цену без посредников, гарантию 5 лет на стабилизатор и до 10 лет на силовой трансформатор!

Инженерный расчет для профи: ВА, Вт, и формулы

При проектировании электроснабжения недопустимо прямое приравнивание активной мощности в киловаттах (кВт) к полной мощности в киловольт-амперах (кВА).

1. Активная нагрузка (=1.0): ТЭНы котлов, электрочайники, нагреватели, лампы накаливания. Для них 1кВт=1кВА.
2. Реактивная нагрузка (=0.7-0.8): Приборы с электродвигателями (холодильники, насосы, стиральные машины, кондиционеры).
3. Импульсная нагрузка: Блоки питания ПК и серверов. Для них критически важны безискровая тиристорная коммутация, удержание формы синусоиды и высокая скорость реакции (10-20мс), позволяющие емкостным фильтрам БП сглаживать моменты переключения ступеней.

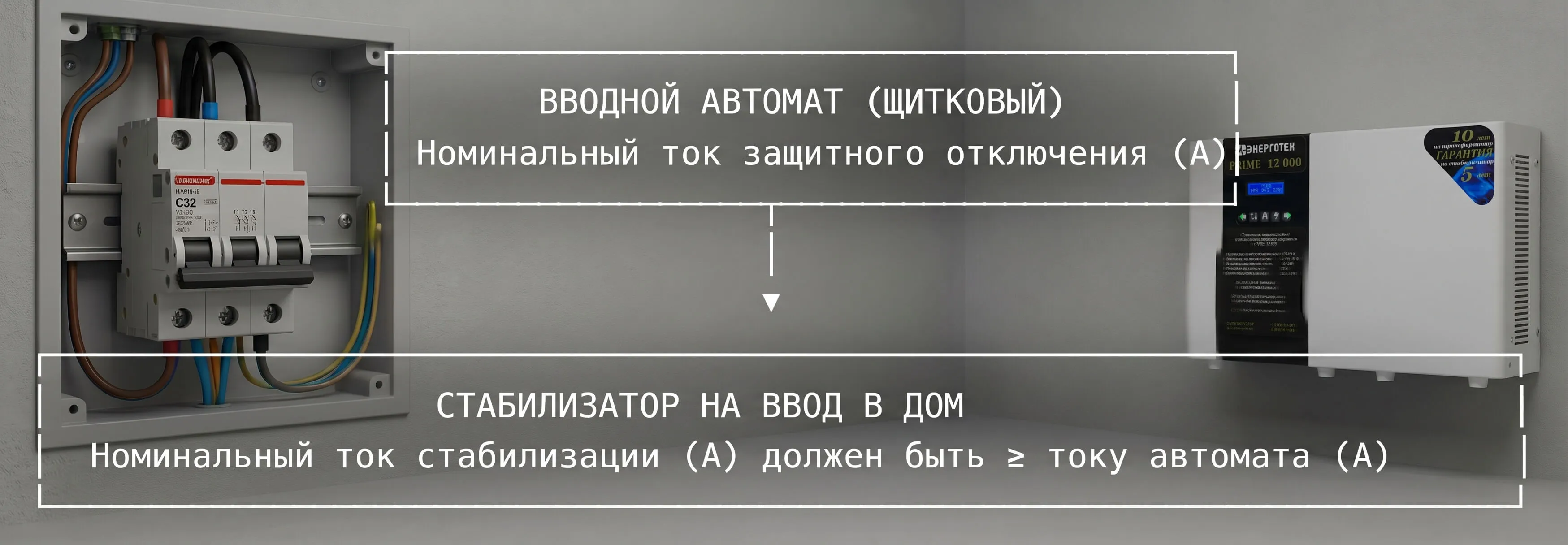

Как определить допустимый ток по автомату защиты

Практический пример: Потребители часто спрашивают: какой автомат нужен на 6 киловатт нагрузки при напряжении 220В?

Ближайший стандартный номинал автоматического выключателя в большую сторону — 32А. Соответственно, силовые ключи и автотрансформатор стабилизатора должны иметь номинальный ток стабилизации не менее 32А (что соответствует полной мощности от 7.5кВА до 9кВА).

Математический алгоритм и точный калькулятор

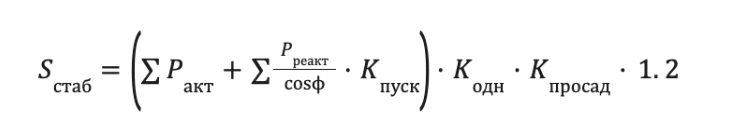

Чтобы выполнить расчет мощности стабилизатора, применяется инженерная формула, учитывающая реактивную составляющую, коэффициенты пуска и просадку сетевого напряжения.

Калькулятор расчета мощности стабилизатора напряжения:

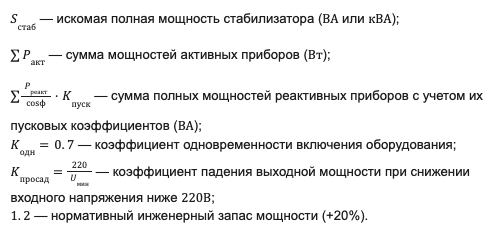

Где:

Пошаговый пример вычисления:

Необходимо рассчитать мощность стабилизатора напряжения для частного дома на 220B со следующим составом оборудования:

Расчет:

1. Активная часть: 500 Вт.
2. Реактивная пусковая часть: (1000 · 5 / 0.7) + (300 · 3 / 0.7) + (2000 · 1.2 / 0.9) = 7142 + 1285 + 2666 = 11093 ВА.
3. Учет коэффициента одновременности (Kодн = 0.7): (500 + 11093) · 0.7 = 8115 ВА.
4. Корректировка на просадку сети (Kпросад = 220 / 160 = 1.375): 8115 · 1.375 = 11158 ВА.
5. Инженерный запас (20%): 11158 · 1.2 = 13390 ВА → 12000–15000 ВА.

Итог: Выполненный расчет мощности стабилизатора напряжения для частного дома показывает необходимость выбора модели на 12000 ВА (например, STANDARD 12000 или OPTIMUM+ 12000).

Особенности сети: 220В vs 380В и падение мощности

При решении задачи, как рассчитать мощность стабилизатора напряжения для частного дома, учитывается количество фаз на вводе:

1. Однофазный ввод (220 В): Рассчитывается и устанавливается один стабилизатор полной мощности (520кВА) на всю входящую линию.
2. Трехфазный ввод (380 В): Допускается два варианта построения системы:
   • Три независимых однофазных стабилизатора: Самое практичное решение для жилых коттеджей без 3-фазных двигателей. Обеспечивает полную независимость фаз: при аварии на одной линии потребители на остальных двух продолжают питать дом.
   • Трехфазный комплекс с Блоком Контроля Сети (БКС): Применяется при наличии 3-фазных потребителей (насосы, станки). БКС обеспечивают синхронизацию фаз, контроль обрыва нейтрали и пофазный ручной байпас.

Каталог и цены стабилизаторов ООО «Энерготех» (г. Таганрог)

Данный раздел помогает выполнить качественный подбор стабилизатора, давая исчерпывающие ответы на вопросы: на какую мощность, как подобрать стабилизатор напряжения по мощности и как выбрать стабилизатор напряжения по мощности.

Все силовое оборудование ООО «Энерготех» производится на предприятии полного цикла в г. Таганрог. В аппаратах применяются тиристорные ключи, обеспечивающие отсутствие механического износа и скорость реакции 1020мс.

Официальный прайс-лист и характеристики однофазных серий (220 В):

Серия / Модель	Мощность (кВА)	Ступеней	Точность (±%)	Рабочий диапазон Uвх (В)	Розничная цена (руб.)
NORMA 3500	3.5	9	5.7	120–260	29 800
NORMA 5000	5.0	9	5.7	120–260	33 900
NORMA 9000	9.0	9	5.7	120–260	45 100
NORMA 12000	12.0	9	5.7	120–260	57 800
NORMA Exclusive 5000	5.0	12	4.8	120–275	36 000
NORMA Exclusive 9000	9.0	12	4.8	120–275	48 900
NORMA Exclusive 12000	12.0	12	4.8	120–275	61 700
OPTIMUM+ 5000	5.0	12	4.3	125–260	40 900
OPTIMUM+ 9000	9.0	12	4.3	125–260	55 200
OPTIMUM+ 12000	12.0	12	4.3	125–260	65 200
STANDARD 5000	5.0	16	3.0	138–250	45 200
STANDARD 9000	9.0	16	3.0	140–265	61 200
STANDARD 12000	12.0	16	3.0	140–265	79 100
INFINITY 5000	5.0	16	4.3	116–285	47 500
INFINITY 9000	9.0	16	4.3	116–285	64 200
INFINITY 12000	12.0	16	4.3	115–285	82 900
PRIME 6000	6.0	20	3.0	140–290	62 600
PRIME 12000	12.0	20	3.0	140–290	116 900
UNIVERSAL 5000	5.0	36	1.5	145–260	51 800
UNIVERSAL 12000	12.0	36	1.5	145–260	91 900
TOP 6000	6.0	36	1.5	145–280	69 600
TOP 12000	12.0	36	1.5	145–280	130 800

Примечание: Для сетей с частыми сильными просадками или завышениями заводы выпускают версии LV (Low Voltage, например, OPTIMUM+ 9000 LV по цене 55 200 руб.) и HV (High Voltage, например, NORMA 9000 HV по цене 47 400 руб.).

Технологии и преимущества завода «Энерготех»

1. Измерение True RMS: Контроллер измеряет истинное среднеквадратичное значение напряжения, что исключает ошибки при работе с нелинейными нагрузками (LED, импульсные блоки).
2. Интеллектуальный «Транзит» (Байпас): При переключении в обход схемы сохраняется защита потребителей. При повышении входного напряжения свыше 260В независимый расцепитель отключает питающую цепь.
3. Бесшумность и перегрузочная способность: Отсутствие механических контактов исключает искрение. Тиристорные модули выдерживают высокие импульсные токи старта насосов.
4. Гарантия производителя: На продукцию предоставляется 5 лет полной заводской гарантии и до 10 лет гарантии на силовой трансформатор!
