| Точность стабилизации выходного напряжения — ±1,5 %. |
| Число ступеней автоматического регулирования — 36 ст. |
| Время реакции на изменения напряжения — 20 мс. |
| Автоматическое отключение от сети при повышенном входном напряжении. |
| Мультиуровневая защита по току. |
| ЖК-дисплей индикации уровней входного и выходного напряжений. |
| Автоматическая самодиагностика при включении электропитания. |
| Номинальный диапазон входного (сетевого) напряжения 175 ÷ 290 В. |
| Номинальное выходное напряжение 217÷223 В. |
|
Предельно допустимый диапазон входного (сетевого)
напряжения 145 ÷ 310 В.
|
Преимущества:
- сверхбыстрое реагирование на перепады напряжения;
- 36 ступеней стабилизации;
- оптимальное соотношение цены и надежности;
- диапазон стабилизации входного напряжения от 175 до 290 В;
- отклонение от заданных параметров не более 1,5 %;
- прочный металлический корпус;
- эффективная система принудительного охлаждения автотрансформатора;
- наличие защиты от перегрева и короткого замыкания.
Прибор предназначен для настенного и напольного размещения в помещении. Он рассчитан на круглосуточную эксплуатацию с непрерывным измерением параметров входного тока. Электронная модель бесшумна и удобна в использовании.
Стабилизаторы напряжения «UNIVERSAL» и их функциональные возможности

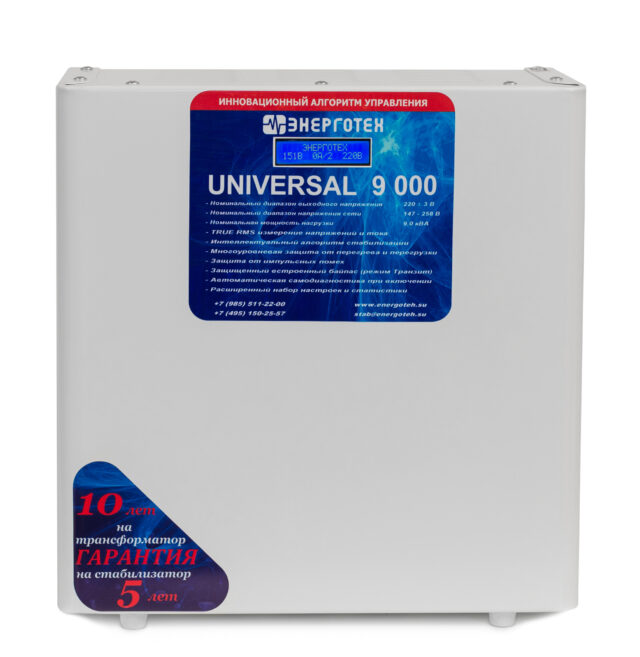

Прибор относится к автоматическим регуляторам ступенчатого типа. Его основным узлом является 36-ступенчатый автотрансформатор с тиристорным переключением. Параметры входного и выходного напряжения отображаются на индикаторе, расположенном на лицевой панели стабилизатора напряжения Universal. Для отключения питания используется автомат токовой защиты, обеспечивающий дополнительный контроль за характеристиками тока на входе.
У модели предусмотрено два рабочих режима: «Стабилизация» и «Транзит». При стабилизации прибор производит регулировку входных параметров и поддержание необходимого напряжения. В аварийном режиме «Транзит» происходит отключение автотрансформатора, и потребитель получает ток на входе стабилизатора, однако при превышении порога допустимого напряжения подача электроэнергии прерывается.
Общие технические характеристики стабилизаторов UNIVERSAL модификации HV — защита от повышенного входного напряжения
| Номинальный диапазон входного (сетевого) напряжения | В | 175 ÷ 290 |
| Номинальное выходное напряжение | В | 217÷223 |
|
Предельно допустимый диапазон входного (сетевого)
напряжения
|
В | 145 ÷ 310 |
Стабилизаторы обеспечивают
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 280 В (225 В или 310 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно)
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±1,5% при изменении входного фазного напряжения от 145 до 260 В (100÷210 В или 175÷290 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно), частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В.
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора;
- дополнительные возможности в «меню пользователя»: отображение нагрузки на выходе стабилизатора, регулировка пользователем защит на пониженное и повышенное напряжение, смещение точки стабилизации.
О заводе Энерготех
Частые вопросы о стабилизаторе напряжения UNIVERSAL 9000 (HV)
Какова номинальная мощность однофазного стабилизатора UNIVERSAL 9000 (HV) и для каких сетей предназначена эта модификация?
Модель UNIVERSAL 9000 (HV) имеет полную мощность 9000 ВА (9 кВА) и предназначена для работы в однофазной сети 220 В. Специальная модификация HV (High Voltage) с 36 ступенями регулирования разработана для электросетей со стабильно повышенным уровнем напряжения и обеспечивает прецизионную защиту высокочувствительной электроники, медицинских приборов, сложной бытовой техники, Hi-Fi/Hi-End аппаратуры и отопительных систем в загородных домах, коттеджах и коммерческих помещениях.
Каковы диапазоны входного напряжения и точность стабилизации у прибора UNIVERSAL 9000 (HV)?
За счёт 36 ступеней автоматической тиристорной коммутации со скоростью отклика 20 мс прибор гарантирует высокую точность выравнивания ±1,5% (поддержание выходного напряжения в узком диапазоне 217–223 В). Для модификации HV номинальный рабочий диапазон входного сетевого напряжения составляет 175–290 В, а предельно допустимый — от 145 до 310 В.
При каком уровне напряжения отключается UNIVERSAL 9000 (HV) и какими защитными функциями он оснащён?
При выходе входного напряжения за верхний предельный порог в 310 В защитная автоматика моментально прекращает подачу питания, повторно возобновляя работу при нормализации сетевых параметров. Устройство оборудовано автоматом токовой защиты от короткого замыкания, мультиуровневым токовым контролем, отсечкой импульсных перегрузок (в течение 10 мс с отключением на 1 минуту) и тепловой защитой силового автотрансформатора и ключей.
Как функционирует режим «Транзит» (байпас) в высоковольтном стабилизаторе UNIVERSAL 9000 (HV)?
В режиме «Транзит» питающее напряжение передаётся подключённым приборам напрямую в обход силовых тиристорных ключей. При этом сохраняется активная система электронного мониторинга: если входное фазное напряжение превысит 265 В, встроенный модуль защиты моментально прекратит подачу электроэнергии для предотвращения повреждения техники.
