| Точность стабилизации выходного напряжения — ±1,5 %. |
| Число ступеней автоматического регулирования — 36 ст. |
| Время реакции на изменения напряжения — 20 мс. |
| Автоматическое отключение от сети при повышенном входном напряжении. |
| Мультиуровневая защита по току. |
| ЖК-дисплей индикации уровней входного и выходного напряжений. |
| Автоматическая самодиагностика при включении электропитания. |
| Номинальный диапазон входного (сетевого) напряжения 175 ÷ 290 В. |
| Номинальное выходное напряжение 217÷223 В. |
|
Предельно допустимый диапазон входного (сетевого)
напряжения 145 ÷ 310 В.
|
Преимущества:
- сверхбыстрое реагирование на перепады напряжения;
- 36 ступеней стабилизации;
- оптимальное соотношение цены и надежности;
- диапазон стабилизации входного напряжения от 175 до 290 В;
- отклонение от заданных параметров не более 1,5 %;
- прочный металлический корпус;

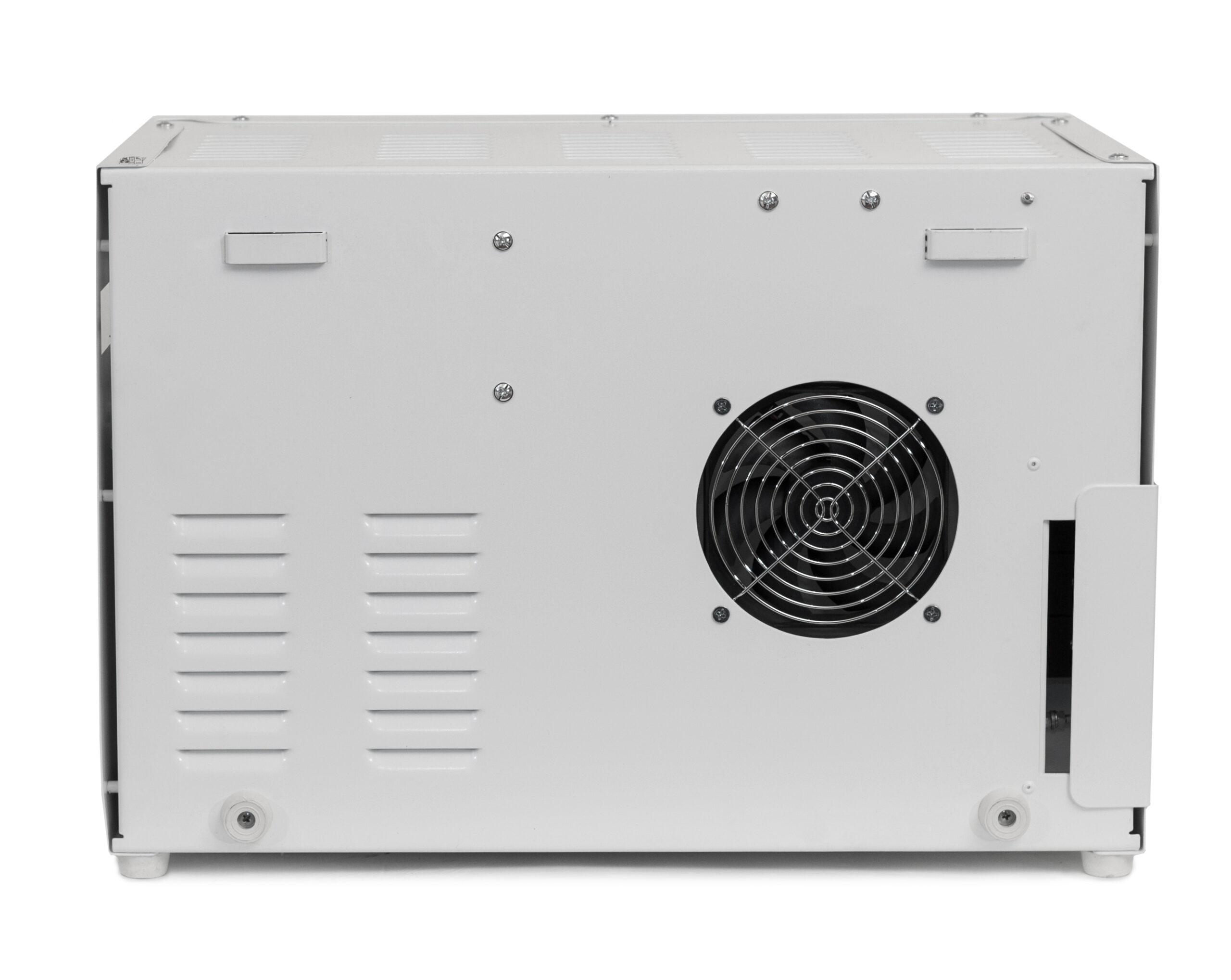

- эффективная система принудительного охлаждения автотрансформатора;
- наличие защиты от перегрева и короткого замыкания.
Прибор предназначен для настенного и напольного размещения в помещении. Он рассчитан на круглосуточную эксплуатацию с непрерывным измерением параметров входного тока. Электронная модель бесшумна и удобна в использовании.
Стабилизаторы напряжения «UNIVERSAL» и их функциональные возможности
Прибор относится к автоматическим регуляторам ступенчатого типа. Его основным узлом является 36-ступенчатый автотрансформатор с тиристорным переключением. Параметры входного и выходного напряжения отображаются на индикаторе, расположенном на лицевой панели стабилизатора напряжения Universal. Для отключения питания используется автомат токовой защиты, обеспечивающий дополнительный контроль за характеристиками тока на входе.
У модели предусмотрено два рабочих режима: «Стабилизация» и «Транзит». При стабилизации прибор производит регулировку входных параметров и поддержание необходимого напряжения. В аварийном режиме «Транзит» происходит отключение автотрансформатора, и потребитель получает ток на входе стабилизатора, однако при превышении порога допустимого напряжения подача электроэнергии прерывается.
Общие технические характеристики стабилизаторов UNIVERSAL модификации HV — защита от повышенного входного напряжения
| Номинальный диапазон входного (сетевого) напряжения | В | 175 ÷ 290 |
| Номинальное выходное напряжение | В | 217÷223 |
|
Предельно допустимый диапазон входного (сетевого)
напряжения
|
В | 145 ÷ 310 |
Стабилизаторы обеспечивают
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 280 В (225 В или 310 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно)
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±1,5% при изменении входного фазного напряжения от 145 до 260 В (100÷210 В или 175÷290 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно), частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В.
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора;
- дополнительные возможности в «меню пользователя»: отображение нагрузки на выходе стабилизатора, регулировка пользователем защит на пониженное и повышенное напряжение, смещение точки стабилизации.
О заводе Энерготех
Частые вопросы о стабилизаторе напряжения UNIVERSAL 15000 (HV)
Какова номинальная мощность стабилизатора UNIVERSAL 15000 (HV) и для каких сетей разработана эта модификация?
Модель UNIVERSAL 15000 (HV) обладает полной мощностью 15 000 ВА (15 кВА) и рассчитана на подключение нагрузки в однофазной сети 220 В. Модификация HV (High Voltage) с 36 ступенями автоматического регулирования специально разработана для электросетей со стабильно повышенным уровнем напряжения и предназначена для непрерывной защиты высокочувствительного оборудования, сложной бытовой техники, медицинских приборов, систем отопления и климат-контроля, а также аудио- и видеотехники Hi-Fi/Hi-End в загородных домах, коттеджах и коммерческих помещениях.
Каковы точность выравнивания и рабочие диапазоны входного сетевого напряжения у прибора UNIVERSAL 15000 (HV)?
Благодаря 36 ступеням тиристорного переключения с быстродействием 20 мс прибор обеспечивают прецизионную точность выравнивания ±1,5%, удерживая выходное напряжение в узких пределах 217–223 В. Для модификации HV номинальный рабочий диапазон входного сетевого напряжения составляет 175–290 В, а предельно допустимый диапазон — от 145 до 310 В.
При каком напряжении срабатывает отключение UNIVERSAL 15000 (HV) и какими защитными механизмами он оснащён?
Защитная автоматика моментально прекращает подачу питания при выходе входного сетевого напряжения за предельный верхний порог 310 В, повторно подавая ток при возврате параметров в допустимый диапазон. Устройство оборудовано автоматом токовой защиты от короткого замыкания, мультиуровневым токовым контролем, отсечкой импульсных перегрузок (в течение 10 мс с отключением на 1 минуту) и системой защиты от перегрева силового автотрансформатора и тиристорных ключей.
Как работает режим «Транзит» (байпас) в высоковольтном стабилизаторе UNIVERSAL 15000 (HV)?
В режиме «Транзит» напряжение подаётся подключённым потребителям напрямую в обход силовых тиристорных ключей. При этом сохраняется активный электронный мониторинг безопасности: если входное фазное напряжение превысит 265 В, встроенная автоматика моментально отключит питание для предотвращения повреждения техники.
