Качественное электроснабжение – залог долговечности сложной бытовой техники. Постоянные скачки напряжения и резкие перепады в сети способны моментально вывести из строя чувствительное электрооборудование. Чтобы защитить ценный электроприбор, важно правильно подключить стабилизатор напряжения.
В этом руководстве мы подробно разберем, как устроен этот процесс, какая схема подключения оптимальна и как безопасно выполнить все работы.
Краткая памятка для безопасного монтажа:
Чтобы безопасно установить и подключить стабилизатор напряжения на весь объект, придерживайтесь пяти инженерных правил:
- Обесточьте электросеть с помощью вводного автомата до проведения любых манипуляций.
- Выберите проветриваемое и сухое место для установки аппарата.
- Монтируйте устройство строго в разрыв фазного провода после счетчика электроэнергии.
- Применяйте силовой провод правильного сечения, соответствующий полной номинальной мощности прибора.
- Обязательно обеспечьте надежное защитное заземление металлического корпуса устройства.
Подходящее место для установки защиты
Основное правило при подключении – стабилизатор идет следом за счетчиком электроэнергии. Для опытных пользователей не составит большого труда подключить часть потребителей к распределительному щитку, пропустив стабилизатор. Следуя технике безопасности, прежде чем приступать к работе по подключению, нужно выключить все автоматы, находящиеся перед счетчиком и проверить отсутствует ли фазное напряжение после него, тем самым обесточив дом. Стабилизатор подключается к разрыву фазного провода после счетчика.
Перед тем как подключать стабилизатор, необходимо грамотно выбрать зону для его размещения. Современный силовой агрегат, особенно электронного типа (например, востребованные однофазные модели NORMA 7500 или OPTIMUM+ 9000), функционирует тихо, но нужно учитывать базовые правила монтажа:
- Охлаждение: Силовые элементы прибора под высокой нагрузкой выделяют тепло. Нельзя наглухо устанавливать его в закрытых нишах или шкафах без притока воздуха.
- Защита от влаги и пыли: Прямое попадание воды на корпус стабилизатора спровоцирует короткое замыкание, а избыток строительной пыли забивает радиаторы охлаждения.
- Доступность: Старайтесь размещать устройство в коридоре, прихожей или сухой котельной, чтобы было удобно контролировать параметры сети.

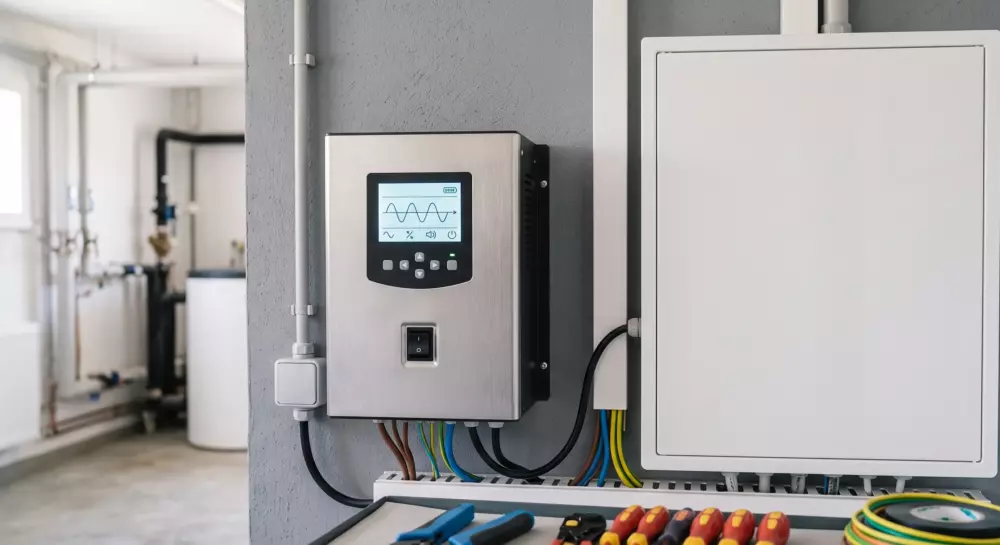

Оптимальное место для установки выбирается в непосредственной близости от распределительного щитка дома или квартиры.
Схема подключения однофазного стабилизатора напряжения
Для большинства загородных домов и городских квартир идеальным решением является однофазный стабилизатор. По нормам электробезопасности, базовое подключение стабилизатора выполняется строго после прибора учета (счетчика).
Типовая цепь: Магистраль 220В ➔ Вводной автомат ➔ Счетчик ➔ Стабилизатор Напряжения ➔ Групповые автоматы ➔ Нагрузка
Как правильно подключать прибор
Прежде чем начинать работы по установке и подключению, полностью обесточьте входящую линию. Отключите рычаг вводного автомата перед счетчиком и убедитесь с помощью индикатора, что фаза отсутствует.
Стационарные стабилизаторы напряжения оснащаются надежной клеммной колодкой. На ней под защитной крышкой располагаются основные винтовые контакты:
- Фаза Вход (L-IN) – входящий провод от счетчика.
- Ноль (N) – общий нулевой провод от шины распределительного щита.
- Заземление (PE) – к заземляющему контуру здания.
- Выход Ноль (N-OUT) – к нулевой шине потребителей дома.
- Выход Фаза (L-OUT) – защищенная линия, от которой запитывается домашний электрический щиток.
Пошаговый монтаж и клеммная коммутация
Вся процедура выполняется по строгому алгоритму. Внимательно изучите маркировку на блоке клемм:
- Зачистите защитную изоляцию кабелей. Силовой кабель должен иметь достаточное сечение, соответствующее полной мощности стабилизатора. Взгляните на толщину магистрального провода после счетчика – используйте жилу аналогичного или большего диаметра.
- Подсоедините входящий фазный провод к клемме фазного провода ввода (L-IN).
- Подведите нулевой контакт к соответствующей клемме. Если в аппарате предусмотрена сдвоенная клемма для нуля, заведите туда обе линии (входную и выходную).
- Выходную фазу (L-OUT) подключите к защитным автоматам, через которые распределяется общая нагрузка на комнаты.
- Выполните защитное заземление стабилизатора.
Прочно затяните все винтовые соединения. Слабый прижим – главная причина появления сетевых помех, подгорания контактов и порчи бытовой техники. Помните, что стандартная розетка и сетевая вилка рассчитаны максимум на 16А (до 3.5 кВт). Стационарный стабилизатор напряжения на весь дом (к примеру, высокомощные устройства STANDARD 12000 или премиальный INFINITY 15000) коммутируется только жестким кабельным соединением напрямую в щиток.
Нюансы монтажа трехфазной системы
Если к вашему участку подведена промышленная электросеть 380В, вам потребуется трехфадный прибор либо комплект из трех отдельных однофазных устройств.
Схема подключения трехфазного стабилизатора напряжения
При коммутации трехфадного стабилизатора логика процесса полностью дублирует однофазную схему, но повторяется для каждой из трех фаз (A, B, C).
- Фаза A ➔ Блок Стабилизации 1 ➔ Нагрузка Группы A
- Фаза B ➔ Блок Стабилизации 2 ➔ Нагрузка Группы B
- Фаза C ➔ Блок Стабилизации 3 ➔ Нагрузка Группы C
- Общий Ноль (N) ➔ К потребителям
Провода надежно фиксируются к клеммам стабилизатора. Общий нулевой кабель объединяет все блоки в единый контур. Если в доме отсутствует специфическое трехфазное электрооборудование (например, мощные станки или двигатели), инженеры настоятельно рекомендуют использовать три независимых однофазных аппарата.
Для энергоемких промышленных объектов или больших коттеджных сетей мы предлагаем готовые системы, такие как OPTIMUM+ 9000х3 или модульные стойки STANDARD 15000х3. Компоновка из независимых модулей существенно повышает общую надежность: при аварии или исчезновении напряжения на одной фазе, две другие продолжат исправно снабжать электроэнергией жилые помещения.
Преимущества стабилизаторов компании «Энерготех»
Ищете премиальное оборудование для эффективного выравнивания напряжения? Обратите внимание на продукцию отечественного завода Энерготех. Мы являемся предприятием полного цикла и сами проектируем и собираем надежные электронные стабилизаторы.
- Скорость реакции до 20 мс – мгновенное гашение скачков.
- Силовые ключи: мощные тиристоры без механического износа. В отличие от того, как устроен бюджетный релейный аппарат, наши устройства не имеют щелкающих контактов и служат в разы дольше.
- Интеллектуальный блок: каждый наш тиристорный прибор оснащен современным встроенным ЖК-дисплеем, позволяющим удобно настраивать рабочие параметры и отслеживать точные показатели входного и выходного напряжения по алгоритму True RMS.
- Уникальная защита: встроенный независимый расцепитель гарантирует, что при критической аварии во внешней электросети ваш дом будет мгновенно и полностью обесточен, спасая технику от выгорания.
- Заводская гарантия до 10 лет на безупречную работу.
Выбирая надежный стабилизатор на весь дом от «Энерготех» (будь то доступная серия NORMA или сверхточная флагманская линейка TOP), вы инвестируете в абсолютную безопасность своей домашней электрики!
Часто задаваемые вопросы
Установка стабилизатора напряжения в квартире начинается с выбора места рядом с распределительного щитка, где устройство не будет мешать и обеспечит удобный доступ для обслуживания. При выборе учитывайте мощность стабилизатора и суммарную нагрузку бытовых приборов; для небольшого набора техники часто достаточно модели до 10000 ВА. Перед монтажом отключите вводный автомат и убедитесь в отсутствии напряжения, после чего производим подключение к электрической сети через питающие клеммы, соблюдая полярность и заземление.
Стабилизатор подключается к распределительному щитку через автоматические выключатели и УЗО отдельно для защищаемых линий. Рекомендуется установка входного автомата на линию стабилизатора и отдельного автомата на защищаемые потребители, чтобы при необходимости можно было быстро отключить устройство. Также важно прокладывать проводку с допустимым сечением, которое соответствует номинальному току стабилизатора, и обеспечить надежное заземление.
Трехфазный стабилизатор требуется, если в квартире или на объекте имеются мощные потребители, подключенные к трем фазам (электроплиты, котлы, насосы) или суммарная нагрузка превышает возможности однофазного устройства. Трехфазный стабилизатор подключается к вводным трем фазам через общий ввод и распределение по фазам на распределительном щитке; при этом производим подключение с соблюдением симметрии нагрузки и рекомендаций производителя по последовательности фаз.
Современные стабилизаторы напряжения защищают оборудование от перепадами напряжения и длительными просадками, автоматически корректируя выходное напряжение. При частых и резких перепадах стоит выбирать устройство с большим временем срабатывания и большим резервом мощности; при необходимости устанавливают буферные или автоматические байпасные схемы. Также рекомендуется профилактически проверять состояние входного фильтра и контактов, так как из-за внешних проблем (например, сетевых аварий) стабильная работа может быть нарушена.
Подключение к электрической сети мощных стабилизаторов напряжения, особенно моделей уровня 10000 ВА и выше, предпочтительно доверить квалифицированному электрику, т.к. монтаж включает работу с распределительным щитком, заземлением и защитными устройствами. Для простых маломощных устройств в квартире возможна самостоятельная установка при наличии навыков и соблюдении инструкции, но в большинстве случаев лучше привлекать профессионалов, чтобы обеспечить безопасность и корректную работу стабилизаторов напряжения.
