STP 6-9

– возможность, при необходимости, объединения стабилизаторов разной мощности и точности;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов PRIME

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В	140 ÷ 290 242 ÷ 502
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В	120 ÷ 310 208 ÷ 537
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В	220 380
Точность стабилизации, %	± 3,0
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В	± 6 ± 10
Число ступеней автоматического регулирования	20
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), %	120 200
КПД, не менее	0,97
Номинальная частота питающей сети, Гц	50
Тип стабилизатора	Электронный с тиристорной коммутацией
Класс защиты	IP 20 (негерметизирован)
Климатическое исполнение	УХЛ 4.2

* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.

** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.

 Общие технические характеристик трехфазного стабилизатора, полученного при объединении на Стойке трех стабилизаторов TOP

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В	145 ÷ 280 251 ÷ 485
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В	125 ÷ 305 216 ÷ 528
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В	220 380
Точность стабилизации, %	± 1,5
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В	± 3 ± 5
Число ступеней автоматического регулирования	36
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 5 сек), % (в течение 1 сек), %	150 200 400
КПД, не менее	0,97
Номинальная частота питающей сети, Гц	50
Тип стабилизатора	Электронный с тиристорной коммутацией
Класс защиты	IP 20 (негерметизирован)
Климатическое исполнение	УХЛ 4.2

* диапазон сетевого напряжения, в пределах которого стабилизатор обеспечивает заявленную точность стабилизации и мощность подключенной нагрузки.

** может быть изменено пользователем в пределах от 200 В до 230 В. В случае изменения значения номинального выходного напряжения, пределы максимального отклонения выходного напряжения будут также сдвинуты.

 Основные характеристики трехфазных Стоек STP

Модель Стойки	Модели стабилизаторов, доступные для монтажа на Стойку	Габаритные размеры Стойки (Г × Ш × В), мм	Масса Стойки, кг
STP 6 – 9	TOP 6.0 PRIME 6.0 TOP 9.0 PRIME 9.0	300 × 500 × 1500	17
STP 12 – 20	TOP 12.0 PRIME 12.0 TOP 15.0 PRIME 15.0 TOP 20.0 PRIME 20.0	350 × 600 × 1500	23

Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда PRIME

Основные характеристики всех трехфазных стабилизаторов, полученных при объединении на Стойке трех одинаковых стабилизаторов модельного ряда TOP

Стабилизатор рассчитан на непрерывный режим работы в закрытых помещениях при:

• температуре окружающей среды от -25 до +45 °C;
• относительной влажности до 80% (при 25°C);
• атмосферном давлении от 630 до 800 мм рт. ст.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

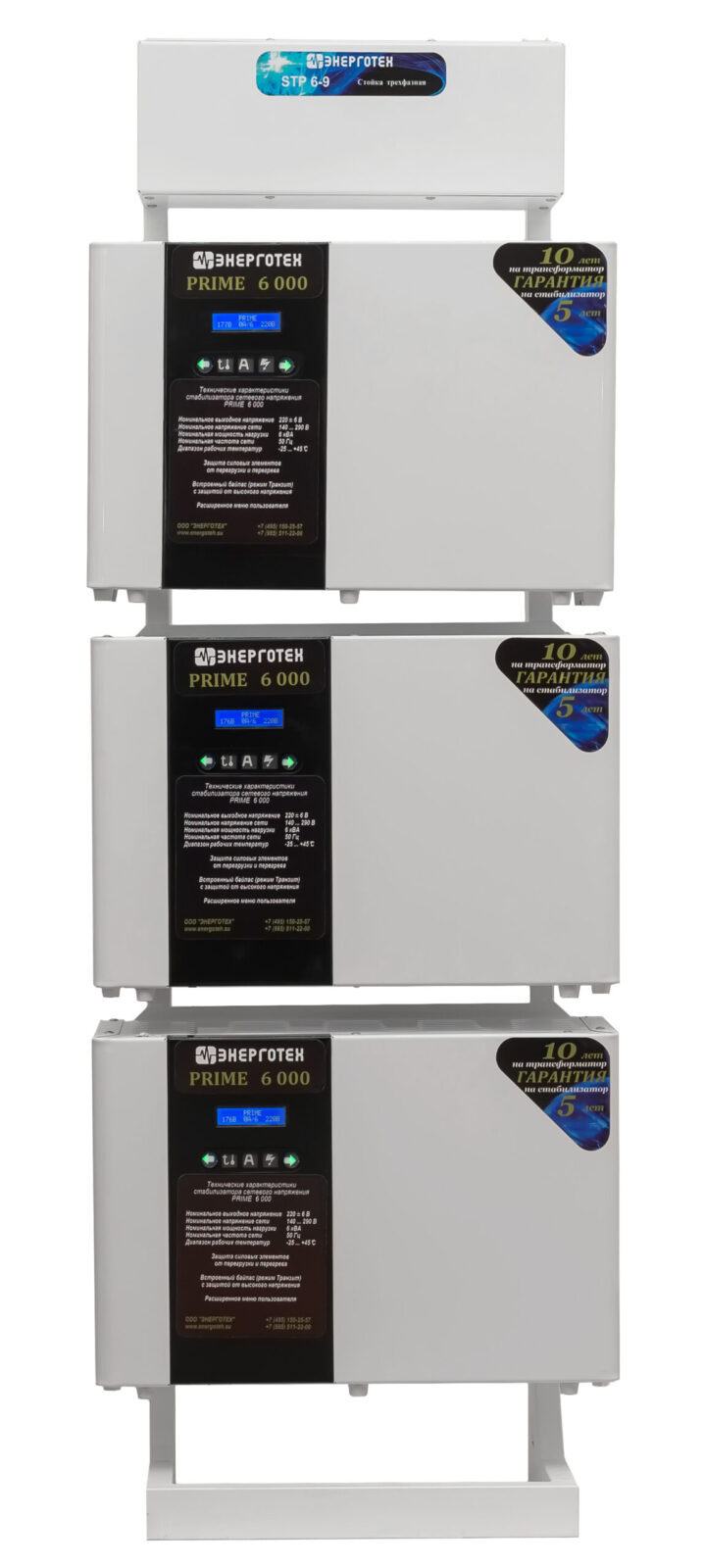

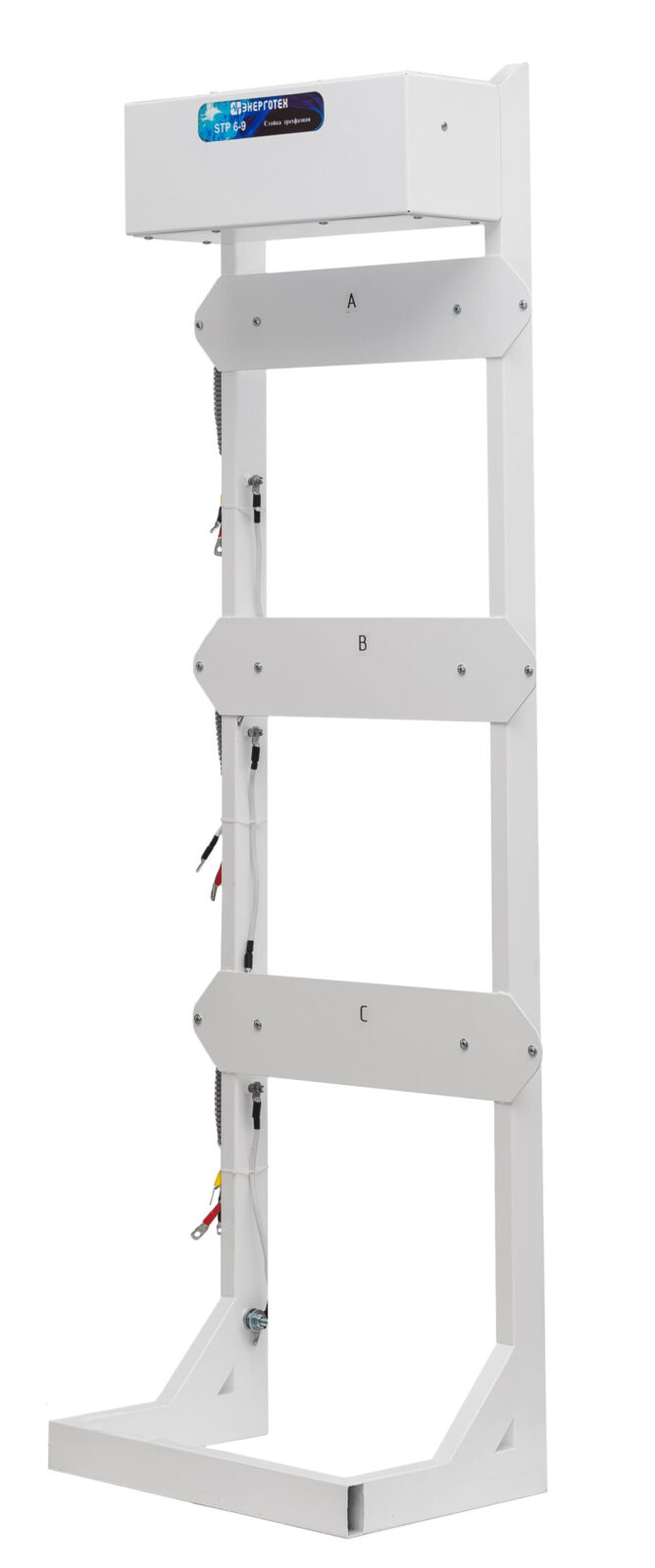

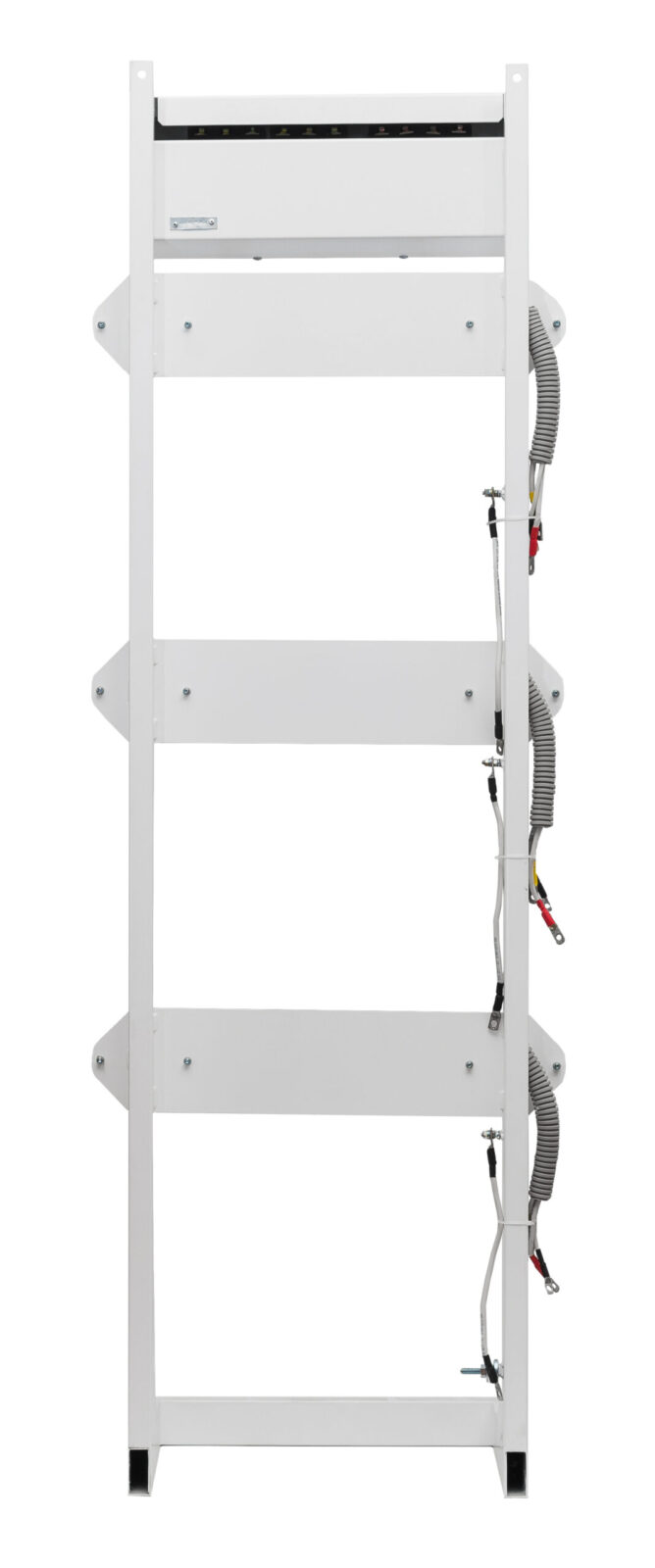

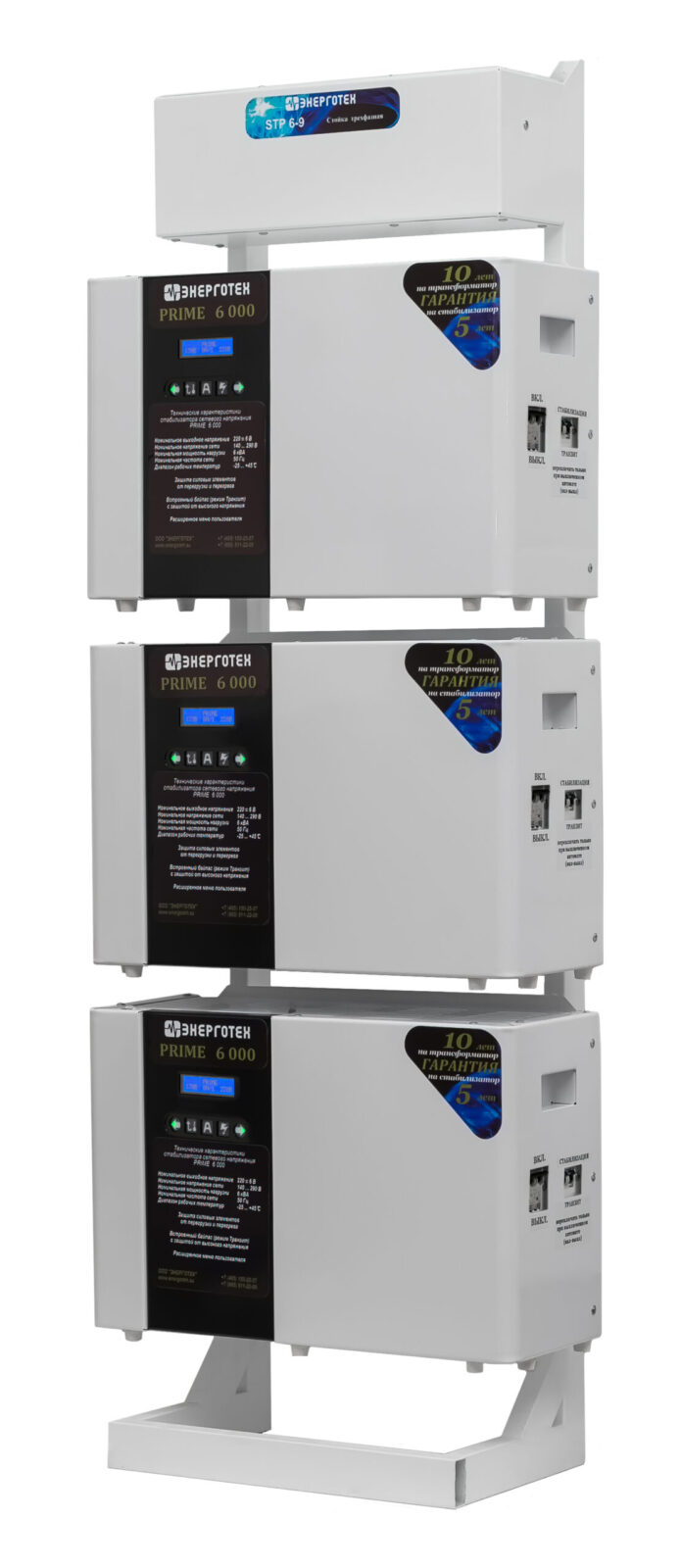

Стойка STP предназначена для объединения трех однофазных стабилизаторов напряжения TOP или PRIME. Имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции. В верхней части Стойки STP расположен блок коммутации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. Стойка STP не обеспечивает отключение трехфазной нагрузки при пропадании напряжения на одной из фаз. Поэтому при необходимости подключения такой нагрузки она должна быть дополнительно защищена от неполнофазного режима. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов стойку следует полностью обесточить. После этого можно отключить стабилизатор и заменить его исправным. При отсутствии стабилизатора для замены допустимо надежно соединить (скрутить винтом с шайбами и гайкой на М5 или М6) клеммы проводов  Фаза Вход  и Фаза Выход (красный и желтый или зеленый) выходящие из стойки около стабилизатора, подлежащего демонтажу. После чего место соединения следует надежно заизолировать и отдельно заизолировать клемму Ноль (синяя или черная). Убедившись, что соединения выполнены правильно, а изоляция надежна, можно подключить стойку к сети. Таким образом при необходимости, можно обеспечить работу стойки без одного из стабилизаторов.
