| Точность стабилизации напряжения — ±3,0 %. |
| Число ступеней автоматического регулирования — 12 ст. |
| Время реакции на изменения напряжения — 20 мс. |
| Автоматическое отключение от сети при повышенном входном напряжении. |
| Мультиуровневая защита по току. |
| Режим работы — непрерывный. |
| ЖК-дисплей индикации уровней входного и выходного напряжений. |
| Автоматическая самодиагностика при включении электропитания. |
| Номинальный диапазон входного (сетевого) напряжения 140÷265 В |
| Номинальный диапазон выходного напряжения 214÷226 В. |
| Предельный диапазон входного (сетевого) напряжения 120÷280 В |
Преимущества:
Приборы этой серии имеют 16 ступеней автоматического регулирования, благодаря чему обеспечивается повышенная точность напряжения на выходе. Они предназначены для промышленного, офисного, бытового использования и рассчитаны на непрерывную стабилизацию параметров однофазной электросети.
Преимуществами предлагаемой серии являются:
- повышенная точность стабилизации;
- быстрое реагирование на перепады входных токовых характеристик;
- высокое качество сборки и прочность конструкции;
- усиленная защита от короткого замыкания и перегрузки;
- возможность настройки диапазона входного напряжения.
Приборы просты в подключении и использовании. Производителем предусмотрен кронштейн для настенного монтажа и ножки для напольного размещения. Все текущие параметры наглядно отображаются на индикаторе лицевой панели.
Конструктивные особенности
Автоматический регулятор напряжения работает на базе автотрансформатора с тиристорными ключами. Непрерывную обработку поступающих данных и регулирование параметров осуществляет плата управления. Независимая защита от короткого замыкания обеспечивается автоматом-расцепителем.
Прибор рассчитан на работу в обычном и аварийном режиме. При поломке рабочих узлов потребителю подается входное напряжение, но при этом поддерживается защита от сверхтоков.
Общие технические характеристики стабилизаторов STANDARD
| Режим работы | — | Постоянный |
| Количество ступеней регулирования | — | 16 |
| Отклонение выходных напряжений | ±% | 3 |
| Номинальный диапазон входного (сетевого) напряжения | В | 140÷265 |
| Номинальный диапазон выходного напряжения | В | 214÷226 |
| Предельно допустимый диапазон входного (сетевого)) напряжения | В | 120÷280 |
| Время реакции на изменение напряжения | мс | 20 |
| Время реакции на аварийное изменение напряжения | мс | 20 |
| Температура срабатывания тепловой защиты, | °C | 105 |
Общие технические характеристики стабилизаторов STANDARD
модификации LV — защита от пониженного входного напряжения
| Номинальный диапазон входного (сетевого) напряжения | В | 100÷205 |
| Номинальный диапазон выходного напряжения | В | 214÷226 |
| Предельно допустимый диапазон входного (сетевого)) напряжения | В | 85÷215 |
Общие технические характеристики стабилизаторов STANDARD
модификации HV — защита от повышенного входного напряжения
| Номинальный диапазон входного (сетевого) напряжения | В | 175÷290 |
| Номинальный диапазон выходного напряжения | В | 214÷226 |
| Предельно допустимый диапазон входного (сетевого)) напряжения | В | 150÷305 |
Стабилизаторы обеспечивают
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 305 В
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±3% при изменении входного фазного напряжения от 175 до 290 В, частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В.
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора;
Стабилизатор не имеет гальванической развязки между входом и выходом.
По индивидуальному заказу возможно исполнение стабилизатора с любым диапазоном входного напряжения.
Стабилизатор обеспечивает автоматическое отключение от сети при превышении верхнего значения входного напряжения предельного диапазон входных напряжений, при снижении напряжения до рабочего уровня происходит автоматическое включение стабилизатора.
Стабилизатор обеспечивает защиту от короткого замыкания и длительной перегрузки на выходе, а также режим «транзит» в аварийной ситуации или в случае отсутствия необходимости в стабилизации напряжения.
Продукция сертифицирована.

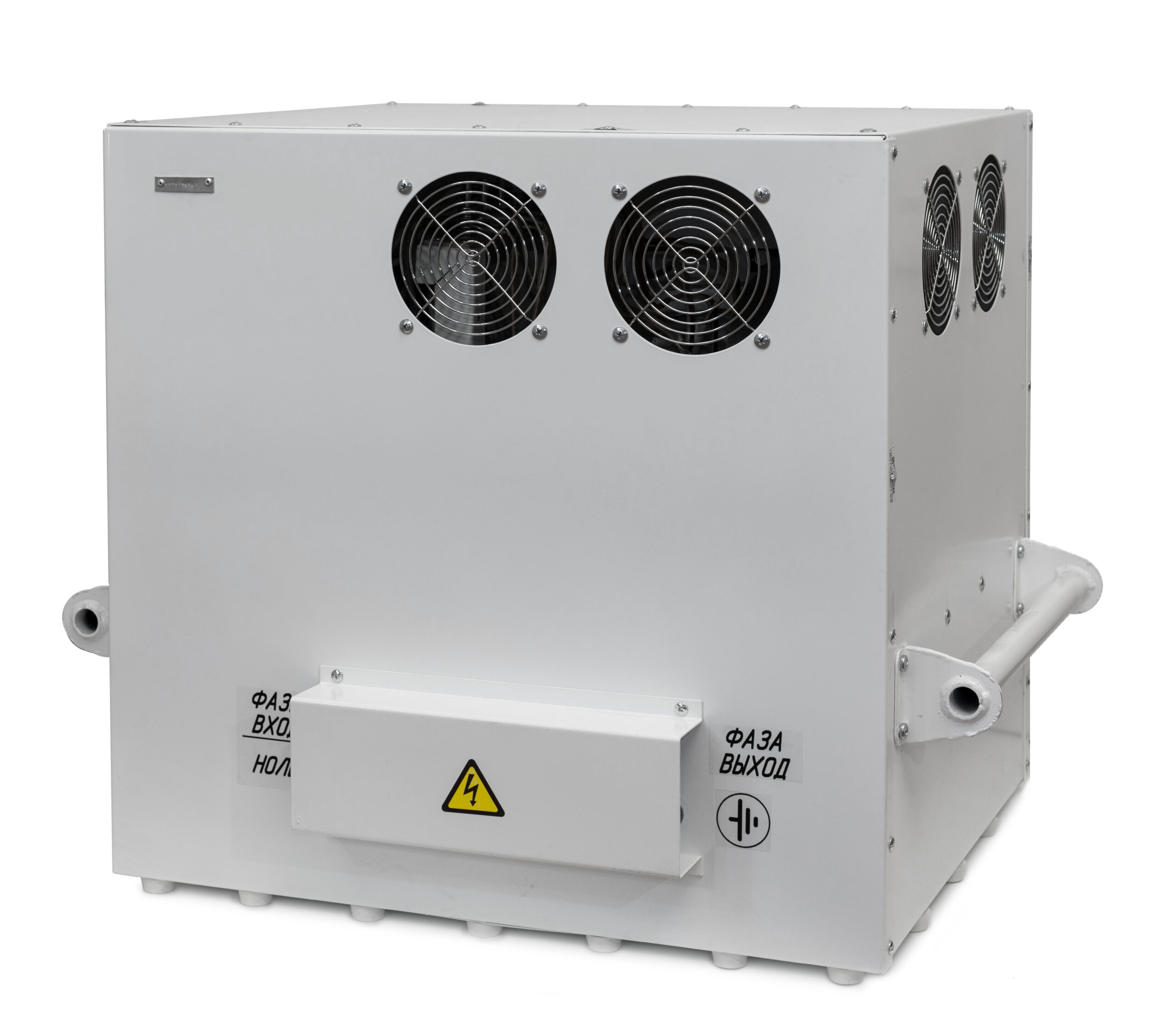

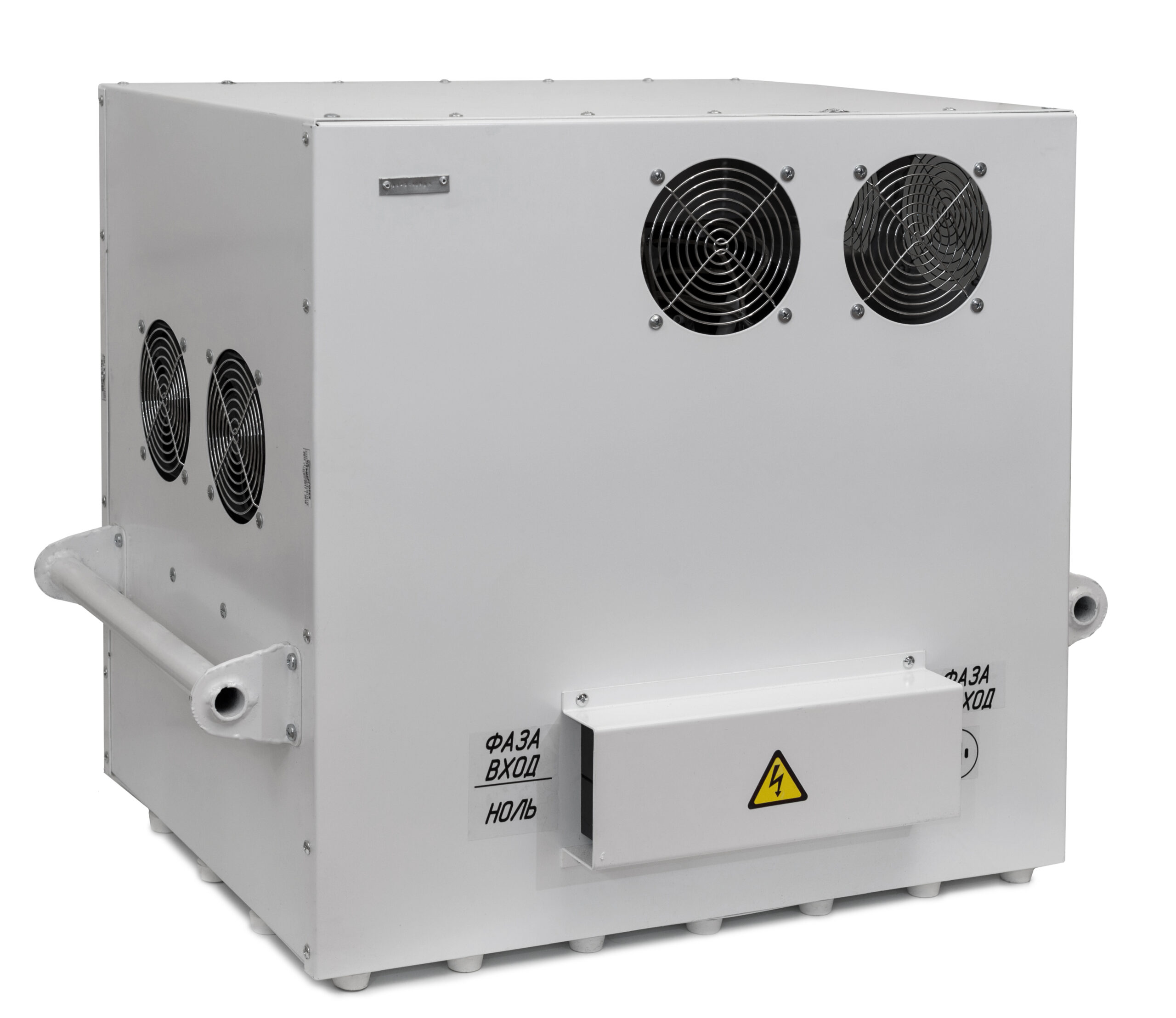

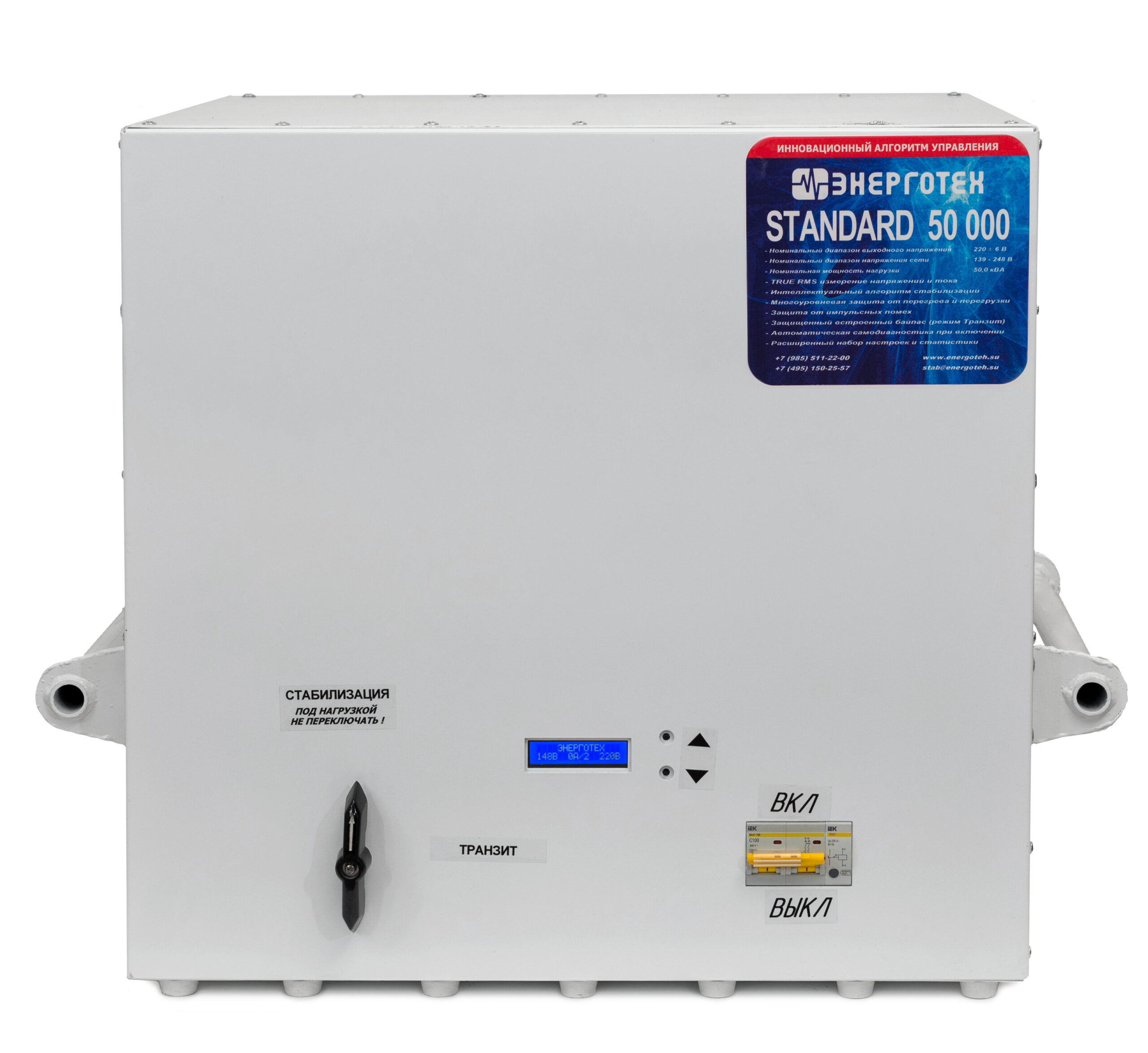

Частые вопросы о стабилизаторе STANDARD 50000 (HV)
Для защиты какого оборудования предназначен стабилизатор STANDARD 50000 (HV) и чем отличается модификация HV?
Модель STANDARD 50000 (HV) обладает полной мощностью 50 000 ВА (50 кВА) и предназначена для однофазных сетей 220 В. Модификация HV (High Voltage) специально адаптирована для объектов с постоянно завышенным уровнем входного сетевого напряжения. Прибор спроектирован для надежного непрерывного электроснабжения крупного силового оборудования, инженерных систем, коммерческих площадей, административных зданий и больших загородных домов.
Каковы диапазоны входного напряжения и точность выравнивания у прибора STANDARD 50000 (HV)?
Благодаря 16 ступеням автоматического тиристорного переключения с временем отклика 20 мс прибор обеспечивает точность стабилизации ±3,0%, поддерживая выходное напряжение в узком диапазоне 214–226 В. Для модификации HV рабочий номинальный диапазон сетевого напряжения составляет 175–290 В, а предельно допустимый диапазон — от 150 до 305 В.
При каком напряжении срабатывает защитное отключение STANDARD 50000 (HV) и какие механизмы защиты установлены в приборе?
Защитная автоматика моментально прекращает подачу питания при превышении предельного входного напряжения свыше 305 В, автоматически возобновляя работу при нормализации сетевых параметров. В стабилизаторе установлены независимый автомат-расцепитель для защиты от короткого замыкания, мультиуровневая токовая защита, отсечка импульсных сверхтоков (в течение 10 мс) и система защиты от перегрева силового автотрансформатора и тиристоров.
Как работает режим «Транзит» (байпас) в высоковольтном стабилизаторе STANDARD 50000 (HV)?
В режиме «Транзит» питающее напряжение передаётся подключённым потребителям напрямую в обход силовых ключей стабилизации. При этом плата управления сохраняет активный электронный мониторинг: если входное фазное напряжение превысит 265 В, встроенная автоматика мгновенно обесточит линию для предотвращения повреждения техники.
