Общие технические характеристики стабилизаторов INFINITY 3x
| Номинальный диапазон входного линейного напряжения | В | 200 ÷ 495 |
| Предельный диапазон входного линейного напряжения, | В | 175 ÷ 510 |
| Номинальное выходное линейное напряжение | В | 381 |
| Точность стабилизации | % | ± 4,3 |
| Число ступеней автоматического регулирования | 16 | |
| Класс защиты |
IP 20
(негерметизирован)
|
|
| Климатическое исполнение | УХЛ 4.2 | |
| Тип стабилизатора |
Электронный с
тиристорной
коммутацией
|
Преимущества стабилизаторов напряжения Infinity
Модели серии рассчитаны на стабилизацию входного напряжения в интервале 115–285 В и поддерживают 4,3 % точность выходных параметров. Компактные приборы устанавливаются на горизонтальной поверхности или крепятся на стене с помощью специального кронштейна.
Преимуществами этой серии являются:
- точность и быстродействие;
- прочная компактная конструкция;
- длительный срок службы;
- непрерывность контроля за входными параметрами тока;
- эффективное воздушное охлаждение рабочих узлов;
- возможность подстройки интервала входного напряжения;
- надежная защита от перегрузки, перегрева и короткого замыкания.
Особенности конструкции
Автоматическая стабилизация токовых характеристик производится автотрансформатором с тиристорными ключами. Точность параметров обеспечивается 16 ступенями регулировки входного напряжения. Непрерывность контроля поддерживается микропроцессором платы управления. Вся поступающая информация быстро обрабатывается для регулировки выходных параметров и защиты от сверхтоков. Для гарантированного предотвращения ущерба в случае короткого замыкания или перегрузки прибор оснащен независимым расцепителем. Конструкция надежно защищена от внешних воздействий металлическим корпусом с антикоррозионным покрытием.
Стабилизатор не имеет гальванической развязки между входом и выходом.
Стабилизаторы обеспечивают:
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 295 В
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±4,3% при изменении входного фазного напряжения от 115 до 285 В, частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на -ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В.
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора.
Стабилизатор обеспечивает автоматическое отключение от сети при превышении верхнего значения входного напряжения предельного диапазон входных напряжений, при снижении напряжения до рабочего уровня происходит автоматическое включение стабилизатора.
Стабилизатор обеспечивает защиту от короткого замыкания и длительной перегрузки на выходе, а также режим «транзит» в аварийной ситуации или в случае отсутствия необходимости в стабилизации напряжения.
Продукция сертифицирована.
О заводе Энерготех

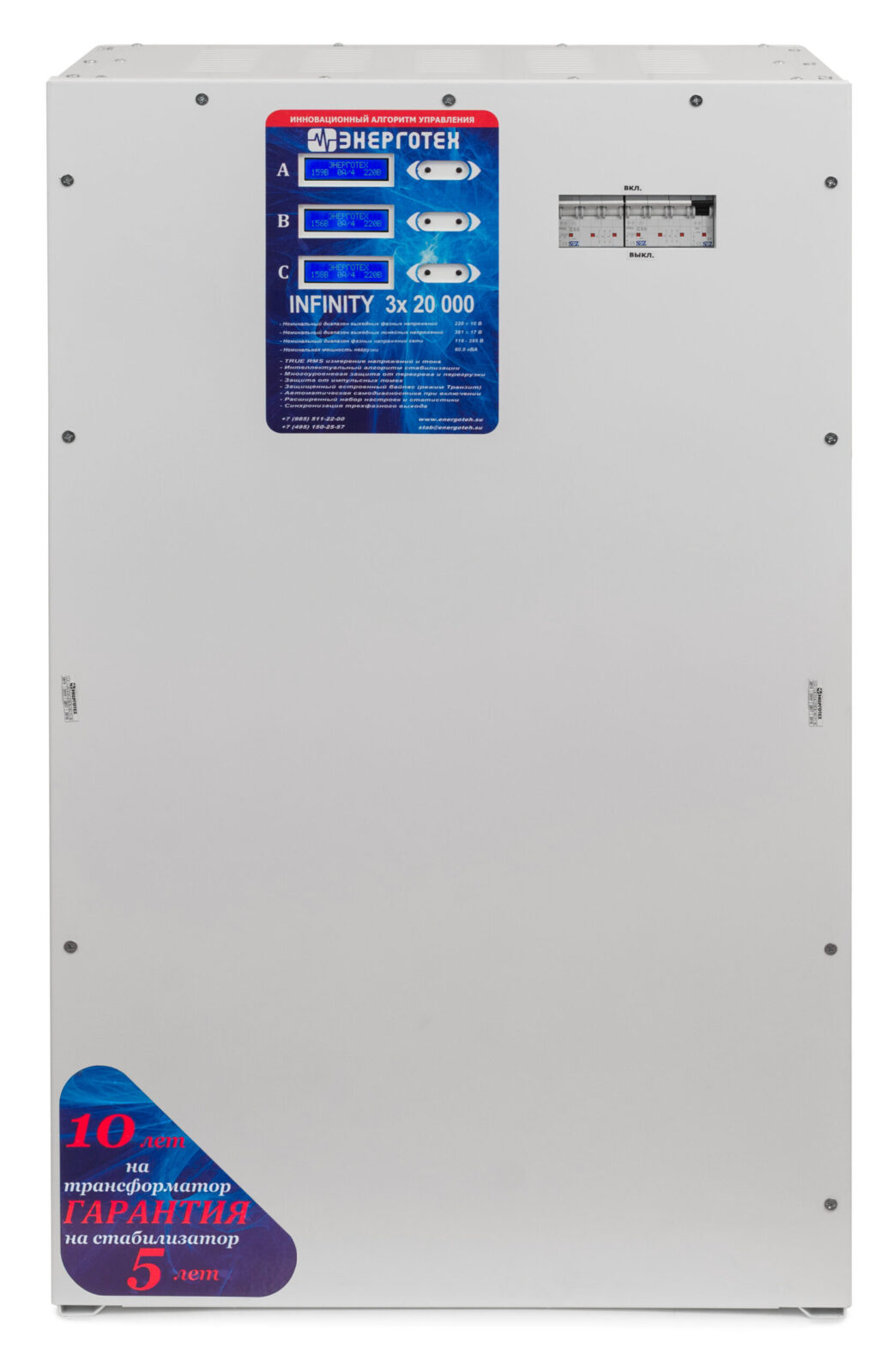

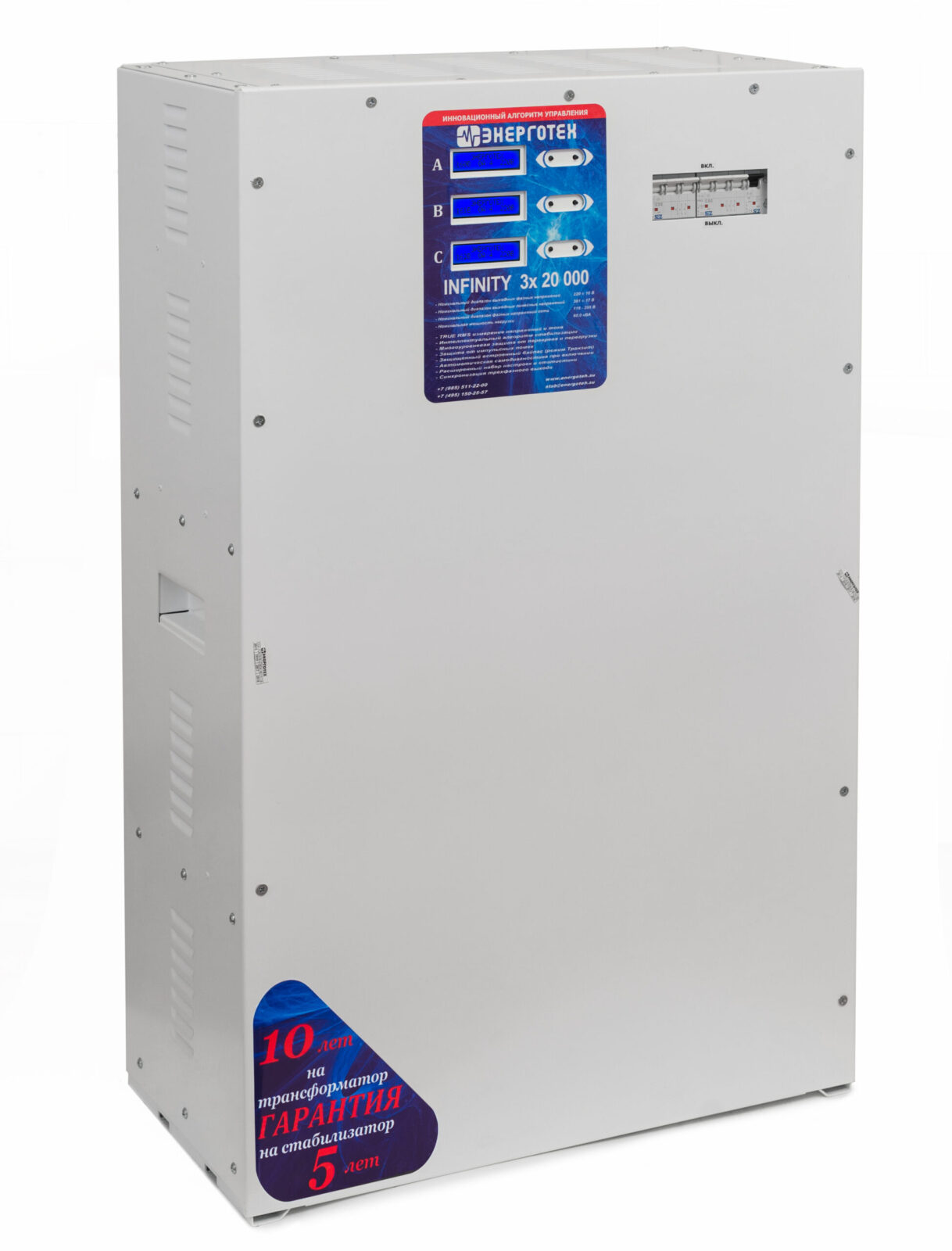

Частые вопросы о стабилизаторе INFINITY 20000х3
Какая суммарная мощность у трёхфазного стабилизатора INFINITY 20000х3 и для каких объектов он подходит?
Модель рассчитана на суммарную мощность 60 кВА (три силовых блока по 20 кВА на каждую фазу). Этот трёхфазный электронный стабилизатор предназначен для защиты электрооборудования крупных загородных домов, коммерческих зданий, мастерских, офисных комплексов и производственного оборудования с питанием 380 В.
Каковы параметры точности и диапазоны входного напряжения у модели INFINITY 20000х3?
Стабилизатор использует 16 ступеней тиристорного регулирования и выравнивает напряжение с точностью ±4,3%. Номинальный диапазон входного линейного напряжения составляет от 200 до 495 В (фазное 115–285 В), а предельно допустимый — от 175 до 510 В, с удержанием выходного линейного напряжения на уровне 381 В (фазное 220 В).
Каким образом реализована защита электроприборов и самого устройства при аварийных скачках напряжения?
При скачке входного фазного напряжения свыше 295 В происходит автоматическое отключение нагрузки от сети. Для защиты от коротких замыканий и длительных перегрузок установлен независимый расцепитель, а также предусмотрена защита от импульсных токов (до 10 мс) и контроль температуры силовых ключей и автотрансформатора.
Каковы особенности работы режима «Транзит» (байпас) в стабилизаторе INFINITY 20000х3?
В режиме «Транзит» электропитание поступает в обход схемы стабилизации. При этом система безопасности продолжает функционировать: если фазное напряжение превысит 265 В, стабилизатор автоматически заблокирует подачу тока для защиты подключенных приборов.
