В современных электросетях параметры электропитания часто отклоняются от нормы. Чтобы защитить чувствительное оборудование и бытовую технику дома, применяется надежное устройство защиты – стабилизатор напряжения. Среди электронных моделей на рынке лидируют тиристорные и симисторные стабилизаторы напряжения. Оба варианта отлично справляются со своей задачей, но между ними есть принципиальная разница.
В этой статье мы подробно сравним тиристорные и симисторные стабилизаторы напряжения, разберем принцип их действия, устройство, укажем на главное отличие и поможем решить, какой тип лучше выбрать для долговечной работы вашей техники.
Что такое электронный стабилизатор напряжения: устройство и принцип работы полупроводников

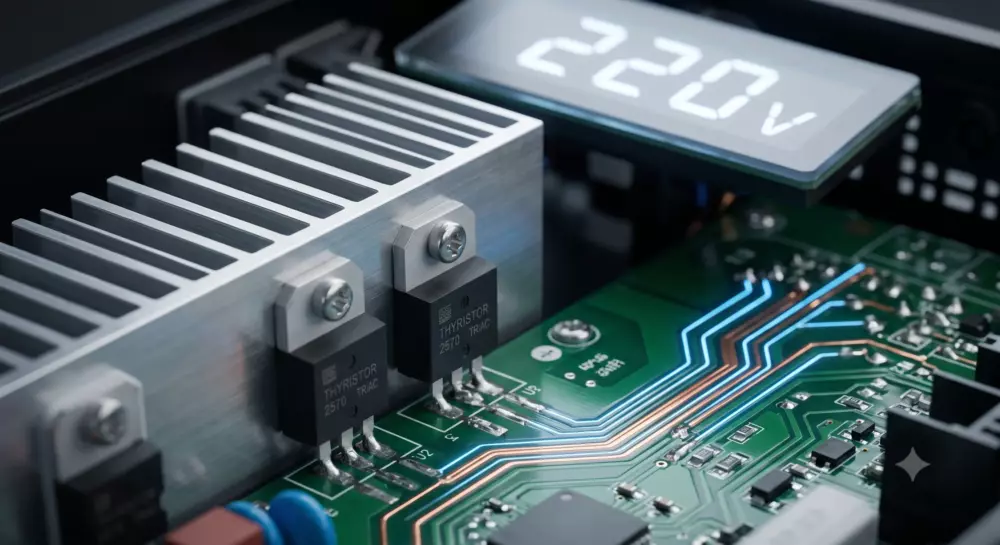

Электронный стабилизатор напряжения – это высокотехнологичный прибор, в котором автоматическая стабилизация осуществляется без участия движущихся механических частей. Вся работа автоматики контролируется платой управления, где находится интеллектуальная микропроцессорная микросхема.
Когда входной переменный ток меняет параметры сети, плата мгновенно реагирует на это действие и подает ток на нужный силовой ключ, переключающий обмотки автотрансформатора. Весь этот процесс происходит бесконтактно, поэтому прибор функционирует абсолютно бесшумно, обеспечивая надежное питание электроприборов.
В чем разница между тиристором и симистором: главное отличие
Чтобы понять, в чем заключается разница, рассмотрим физический принцип действия элементов.
- Тиристор – это однонаправленный управляемый диод, способный проводить силовой ток только в одном направлении. Чтобы коммутировать переменный ток, в схеме требуется встречно-параллельное включение. Это значит, что на каждый шаг регулирования схемы необходимо установить два тиристора. В таком тиристоре открытие происходит при подаче импульса на управляющий электрод. Если управлять ключом правильно, теплоотвод распределяется на два отдельных корпуса, и охлаждение происходит намного эффективнее.
- Симистор (или симметричный тиристор) – это полупроводниковый элемент, изначально проводящий ток в обе стороны. Он заменяет два тиристора в схеме, объединяя два встречно-параллельных кристалла в одном общем корпусе.
Казалось бы, один симистор может полностью заменять два тиристора, так зачем делать сложные схемы? Дело в том, что тиристорные стабилизаторы напряжения обладают более высокой выносливостью и для качественного выпрямления сетевых параметров в мощном оборудовании применяется именно тиристорный силовой ключ.
Тиристорный стабилизатор напряжения и его преимущества
Высокотехнологичный тиристорный стабилизатор напряжения – это самый мощный и долговечный тип защитного оборудования.
Как работает схема на тиристорах
Плата управления непрерывно отслеживает параметры сети. Переключение обмоток трансформатора происходит точно в момент, когда синусоида напряжения проходит через ноль. Такой эффект предотвращает появление высокочастотных сетевых помех и искрения в сети, гарантируя чистый сигнал на выходе. Вся нагрузка плавно стабилизируется.
Плюсы и минусы работы прибора на тиристорах
Исключительная надежность, которой славятся тиристоры, делает тиристорные стабилизаторы напряжения лучшим выбором для сетей с частыми скачками. Они без проблем выдерживают высокий пусковой ток, который создает индуктивная нагрузка (например, компрессор холодильника, скважинный насос или мощный электрочайник).
Ярким примером такого оборудования является однофазный тиристорный стабилизатор Энерготех STANDARD 12000. Он рассчитан на номинальный ток 57А, имеет точность стабилизации 3% и мультиуровневую защиту по току, что делает его идеальным решением для защиты техники всего дома. А наш флагманский прибор премиум-класса Энерготех TOP 12000 за счет использования 36 ступеней регулирования обеспечивает прецизионную точность 1,5%!
Симисторный стабилизатор напряжения и его особенности
Типичный симисторный стабилизатор напряжения работает по аналогичному автотрансформаторному принципу, но коммутация обмоток выполняется симистором.
Достоинства и недостатки симисторного ключа
Использование одного симистора вместо двух тиристоров позволяет делать приборы более компактными. Для управления симистором нужна более простая печатная схема, что снижает цену устройства. Главный недостаток симистора заключается в его чувствительности к резким перепадам тока. При максимальных нагрузках симисторы сильнее греются, а их перегрузочная мощность ниже, чем у тиристорных моделей. Кроме того, симисторный стабилизатор напряжения отличается меньшей стойкостью при индуктивных нагрузках.
В отличие от многих зарубежных и отечественных конкурентов, которые в бюджетных линейках ставят дешевые симисторы, завод «Энерготех» принципиально использует тиристорную коммутацию во всех своих сериях — от базовой NORMA 5000 до флагманских TOP и UNIVERSAL. Покупая даже самую доступную модель «Энерготех», вы получаете настоящие тиристорные силовые ключи с высокой выносливостью к пусковым токам.
Сравнительный анализ для выбора оборудования
| Технический параметр | Тиристорный тип управления | Симисторный тип управления |
| Элементная база на ступень | Два встречно-параллельных тиристора | Один симметричный симистор |
| Устойчивость к пусковым токам | Исключительно высокая, выдерживает жесткие перегрузки | Ограниченная, требует строгого запаса по мощности |
| Охлаждение силового блока | Распределенное, низкий риск теплового пробоя | Концентрированное, повышенный нагрев элемента |
| Срок службы и выносливость | Максимальные (до 12–15 лет активной эксплуатации) | Средние (в среднем до 8–12 лет работы) |
Какой тип стабилизатора лучше выбрать для дома
При выборе оборудования всегда учитывайте характер вашей нагрузки и суммарную мощность подключаемых приборов (квт).
Для простых бытовых задач небольшой мощности вполне подойдет симисторный прибор (например, упомянутая выше модель Энерготех NORMA 5000 для дачи или отдельного узла техники). Однако если вам нужна защита всего дома, где работают кондиционеры, насосы и системы автоматики, тиристорные стабилизаторы напряжения будут идеальным выбором. Они обеспечивают надежное питание без механического износа.
А как же релейные модели?
Если вы только планируете покупку и до сих пор сомневаетесь, стоит ли переплачивать за электронный ключ, или можно обойтись классическим щелкающим реле – мы сняли для вас наглядный разбор. Посмотрите наше видео, в котором мы разбираем две технологии: устаревшую механику (реле) и современную электронику (тиристоры).
Завод «Энерготех» выпускает как качественные однофазные стабилизаторы, так и выносливые трехфазные стабилизаторы напряжения под любые параметры сети. Замена старых релейных моделей на современный тиристорный стабилизатор напряжения от «Энерготех» гарантирует стабильные 220в, комплексную защиту вашей техники и честную заводскую гарантию до 10 лет! Позвольте себе купить надежное оборудование от отечественного производителя, которое прослужит долгие годы!
Часто задаваемые вопросы
Тиристорный регулятор отличается от симисторного тем, что в тиристорах (тиристорах) управление осуществляется однополярными импульсами для включения, а выключение требует спада тока ниже удерживающего уровня; в симисторе (симисторном устройстве, то есть триаке) переключение возможно в обеих полярностях и стабилизируется более плавное управление фазой переменного напряжения. Для выбора важно понимать, какие нагрузки будут подключены и нужна ли двунаправленная коммутация.
Управление силой выходного напряжения выполняется фазовым срезом: в момент каждой полуволны контроллер задаёт задержку до открытия тиристора или симистора, после чего через нагрузку проходит нужный процент синусоиды. В тиристоре управление однополярно и иногда требуется дополнительная схема для выключения, в симисторе управление проще для переменного тока 220В и обеспечивает симметричную подачу энергии.
Чайник – индуктивно-резистивная нагрузка с высокой силой тока при включении; хотя теоретически регулятор может снизить напряжение, для нагревательных приборов типа чайника рекомендуется использовать устройства, рассчитанные на мощность и термостойкость, поскольку фазовое управление может вызывать нагрев контактов и дополнительный износ. Для простого чайника обычно лучше использовать стабилизатор, специально предназначенный для резистивных нагрузок, или полноценное силовое реле.
Если в цепи регулятора стабилизируется напряжение нестабильно, присутствуют пробои, сильный нагрев или устройство не реагирует на управление, причиной может быть выход из строя тиристора/симистора или обрыв управляющей цепи. Проверяют диодные мосты, управляющие сигналы и сам тиристор; при коротком замыкании или пробое обычно требуется замена компонента на нужный с теми же характеристиками по напряжению и силе тока.
Тиристорные схемы часто сложнее в управлении и могут требовать дополнительных схем отключения, поэтому в некоторых случаях они менее удобны в обслуживании; симисторные (симисторного типа) регуляторы проще в монтаже и обеспечивают более равномерное управление для переменного тока 220В. Надёжность зависит от правильного выбора элементов, защиты от перенапряжения и теплоотвода: оба типа при превышении силы тока или перегреве могут выйти из строя, поэтому важно соблюдать рекомендации по замене и обслуживанию.
